Kako odabrati tip ploče za izmjenjivači topline za aplikacije za toplinu pumpe?

Kako odabrati tip ploče za izmjenjivači topline za aplikacije toplotne pumpe

Toplinske pumpe se široko koriste u raznim industrijama i stambenim primjenama za potrebe grijanja i hlađenja. Učinkovitost i performanse sistema toplotne pumpe u velikoj mjeri ovise o pravilnom odabiru njegovih komponenti, posebno izmjenjivača topline. Tip ploče Izmjenjivači topline su popularni izbor za aplikacije toplinske pumpe zbog njihove visoke efikasnosti, kompaktnog dizajna i fleksibilnosti. Kao dobavljač topline tipa ploče, podijelit ću neke ključne faktore za razmatranje pri odabiru topline tipke za toplotnu pumpe.

1. Termičke performanse

Primarna funkcija izmjenjivača topline u sustavu toplinske pumpe je prenijeti toplinu između rashladnog sredstva i izvora topline ili sudopera. Stoga je toplotno izvedba izmjenjivača topline od najveće važnosti. Sljedeći parametri su od presudne važnosti u procjeni termičkih performansi:

• Koeficijent prenosa topline: Visoki koeficijent prenosa topline ukazuje da izmjenjivač topline može efikasnije prenijeti toplinu. Tip ploče Toplinski izmjenjivači obično imaju veći koeficijent prijenosa topline u odnosu na druge vrste izmjenjivača topline zbog velike površine i turbulentnog uzorka protoka.
• Logaritamska srednja temperatura (LMTD): LMTD je mjera prosječne temperaturne razlike između vrućih i hladnih tekućina preko izmjenjivača topline. Veći LMTD uglavnom rezultira većem brzinom prijenosa topline. Prilikom odabira izmjenjivača topline, važno je osigurati da LMTD je unutar dizajnerskih asortimana izmjenjivača topline.
• Kapacitet: Kapacitet izmjenjivača topline odnosi se na količinu topline koju može prenijeti po jedinici vremena. Bitno je odabrati izmjenjivač topline kapaciteta koji odgovara zahtjevima grijanja ili hlađenja sistemom toplotne pumpe.

2. Karakteristike protoka

Karakteristike protoka izmjenjivača topline imaju značajan utjecaj na njegovu performanse i efikasnost. Sljedeći faktori treba uzeti u obzir:

• Brzina protoka: Protok tekućine kroz izmjenjivač topline utječe na brzinu prijenosa topline i padu tlaka. Važno je odabrati izmjenjivač topline koji može podnijeti potrebne cijene protoka bez prekomjernog pada tlaka.
• Pad pritiska: Pad pritiska je gubitak pritiska koji se javlja kao tekućine prolaze kroz izmjenjivač topline. Prekomjerni pad tlaka može smanjiti efikasnost sistema toplinske pumpe i povećati potrošnju energije. Stoga je potrebno odabrati izmjenjivač topline s padom niskog pritiska.
• Distribucija protoka: Jedinstvena distribucija protoka ključna je za osiguranje efikasnog prijenosa topline preko cijele površine izmjenjivača topline. Loša distribucija protoka može dovesti do neravne distribucije temperature i smanjenim performansama prijenosa topline.

3. Kompatibilnost tečnosti

Tekućine koje se koriste u sistemu toplotne pumpe, poput rashladnog sredstva, vode i glikola, mogu imati različita hemijska i fizička svojstva. Važno je odabrati izmjenjivač topline koji je kompatibilan s tekućinama kako bi se spriječilo koroziju, iskrcavanje i druga pitanja. Treba uzeti u obzir sljedeća razmatranja:

• Izbor materijala: Materijali koji se koriste u izgradnji izmjenjivača topline trebaju biti otporni na koroziju i hemijski napad tekućinama. Zajednički materijali za tip ploče Izmjenjivači topline uključuju nehrđajuću čeliku, titanijum i legure nikla.
• Materijal za brtvljenje: Ako izmjenjivač topline koristi brtve za brtvljenje ploča, materijal za brtvu treba biti kompatibilan sa tekućinama. Materijali za brtvu kao što su EPDM, NBR i Viton obično se koriste u izmjenjivačima topline tanjura.
• Otpornost na iskrcavanje: Fuliranje je akumulacija depozita na površini izmjenjivača topline, što može smanjiti efikasnost prijenosa topline. Odabir izmjenjivača topline s visokim otporom za iskrcavanje može vam pomoći u minimiziranju frekvencije čišćenja i održavanja.

4. Izgradnja i dizajn

Izgradnja i dizajn izmjenjivača topline također mogu utjecati na njegovu performanse, pouzdanost i potrebe za održavanjem. Sljedeći aspekti treba uzeti u obzir:

• Dizajn ploče: Dizajn tanjira, poput uzorka valovitih i debljine ploče, može imati značajan utjecaj na performanse prijenosa topline i padu tlaka. Na raspolaganju su različiti dizajni ploča koji odgovaraju različitim aplikacijama i zahtjevima.
• Tanjurni materijal i debljina: Materijal i debljina ploča određuju snagu, otpor korozije i performanse izmjenjivača topline. Deblje ploče uglavnom imaju veću čvrstoću, ali mogu rezultirati i nižim koeficijentom prijenosa topline.
• Brtveni ili lemljeni dizajn: Tip tanjura izmjenjivači topline mogu biti ili brtvirani ili lemljeni. Brtveni izmjenjivači topline lakše su rastavljati i čistiti, čineći ih prikladnim za aplikacije u kojima je potrebno često održavanje. S druge strane, ledeni izmjenjivači topline su kompaktniji i imaju viši pritisak i temperaturnu otpornost. Možete saznati više o tomeBRANSED PLOČNI IZMENERNa našoj web stranici.
• Okvir i izgradnja: Okvir izmjenjivača topline pruža podršku i stabilnost. Važno je odabrati izmjenjivač topline s čvrstim okvirom koji može izdržati operativne uvjete sistema toplinske pumpe.

5. Uslovi rada

Operativni uvjeti sustava toplinske pumpe, poput temperature, pritiska i uvjeti okoline, također mogu utjecati i na izbor izmjenjivača topline. Sljedeći faktori treba uzeti u obzir:

• Temperaturni raspon: Izmjenjivač topline trebao bi moći raditi unutar temperaturnog opsega sistema toplinske pumpe. Ekstremne temperature mogu utjecati na svojstva materijala i performanse izmjenjivača topline.
• Ocjena pritiska: Ocjena pritiska iz izmjenjivača topline treba biti dovoljna za izdržavanje operativnih pritisaka sistema toplinske pumpe. Sutterprese može prouzrokovati oštećenje izmjenjivača topline i predstavljaju opasnost za sigurnost.
• Ambijentni uslovi: Oskriveni uvjeti, poput vlage, prašine i hemijskog izlaganja, mogu uticati i na performanse i izdržljivost izmjenjivača topline. U oštrim okruženjima, možda će biti potrebno odabrati izmjenjivač topline s dodatnim mjerama zaštite.

6. Trošak i održavanje

Trošak i održavanje su važna razmatranja pri odabiru izmjenjivača topline. Treba uzeti u obzir sljedeće faktore:

• Početni trošak: Početni trošak izmjenjivača topline uključuje kupoprodajnu cijenu, troškove instalacije i bilo koji dodatni dodatak. Važno je uporediti troškove različitih izmjenjivača topline i odaberite onu koja nudi najbolju vrijednost za novac.
• Operativni trošak: Operativni trošak izmjenjivača topline uključuje potrošnju energije, troškove održavanja i troškove zamjene. Izmjenjivač topline s visokim efikasnošću i niskim potrebama za održavanjem može pomoći u smanjenju radnog troška tokom dugoročnog troška.
• Zahtevi za održavanje: Redovno održavanje je neophodno za osiguranje optimalnih performansi i dugovječnosti izmjenjivača topline. Važno je odabrati izmjenjivač topline koji je lako održavati i ima niski troškovi održavanja.

Različite vrste tip ploče za izmjenjivače topline za aplikacije za toplinu pumpe

Na raspolaganju su nekoliko vrsta izmjenjivača topline ploče za aplikacije toplotne pumpe, svaka sa vlastitim prednostima i nedostacima.

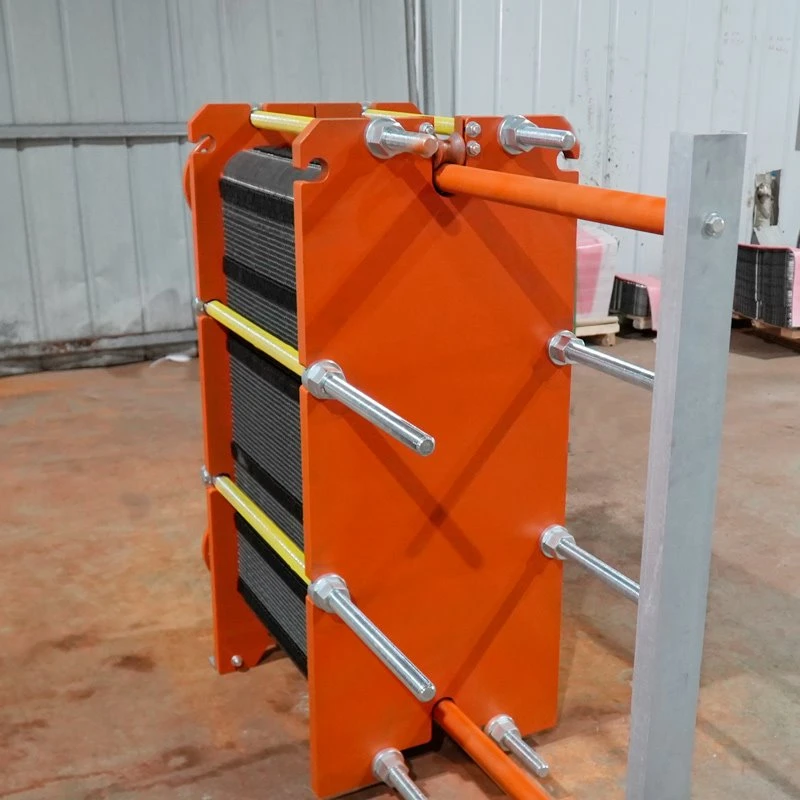

• Besplatni izmjenjivači ploče protoka: Besplatni toplinski mjenjači toplina dizajnirani su za rukovanje tekućinama sa visokom viskoznosti ili sa česticama koji sadrže čestice. Imaju veliki kanal protoka koji omogućava lako prolazak tekućine, smanjujući rizik od iskrcanja i začepljenja. Više informacija možete pronaći oBesplatni izmjenjivači ploče protokaNa našoj web stranici.
• BRANIRANI PLOČNI IZMENJIVI: Dimenzijski izmjenjivači topline od lemljenih ploča su kompaktni i imaju veliku efikasnost prijenosa topline. Pogodni su za aplikacije u kojima je prostor ograničen, a potrebna je visoka performansa. Međutim, ne rastavljaju se lako za čišćenje i održavanje.
• Ploča i mjenjači toplote okvira: Tanjurni i okvirni izmjenjivači topline su fleksibilni i mogu se lako modificirati kako bi se ispunili različiti zahtjevi. Pogodni su za aplikacije u kojima su potrebne često čišćenje i održavanje. Možete saznati više o tomePloča i mjenjač topline okviraNa našoj web stranici.

Zaključno, odabir odgovarajućeg izmjenjivača topline za toplinske pumpe zahtijeva pažljivo razmatranje različitih faktora, uključujući toplinske performanse, karakteristike protoka, kompatibilnost tekućine, konstrukciju i dizajn, uslove rada, troškove i potrebe za radom. Kao dobavljač izmjenjivača topline tanjira, imamo stručnost i iskustvo koje ćemo vam pomoći da odaberete najprikladniji izmjenjivač topline za vaš toplinski pumpni sistem. Ako imate bilo kakvih pitanja ili je potrebna dodatna pomoć, slobodno nas kontaktirajte za nabavku i pregovore.

Reference

• Incropera, FP, & Dewitt, DP (2002). Osnove prijenosa topline i mase. John Wiley & Sons.
• Kakac, S. i Liu, H. (2002). Izmjenjivači topline: odabir, ocjena i termički dizajn. CRC Press.
• Shah, RK i Sekulić, DP (2003). Osnove dizajna izmjenjivača topline. John Wiley & Sons.
